Motor stepper hibrid Nema 14 (35mm), bipolar, 4-plumbum, skru plumbum ACME, Sudut Langkah 1.8°, berprestasi tinggi.

Penerangan ringkas:

Nombor model: VSM35HSM
Sijil: RoHS
Kuantiti pesanan minimum: 1Unit
Harga: $27~$69/Unit
Syarat pembayaran: Western Union, T/T, L/C, MoneyGram
kapasiti bekalan: 1000000 Unit/tahun
Tempoh penghantaran: 15-30 hari bekerja
Pembungkusan Konvensional: Pakej eksport standard, atau boleh disesuaikan




Butiran Produk

Tag Produk

Motor stepper hibrid Nema 14 (35mm), bipolar, 4-plumbum, skru plumbum ACME, Sudut Langkah 1.8°, berprestasi tinggi.

Motor stepper hibrid 35mm ini tersedia dalam tiga jenis: paksi luaran, paksi melalui dan paksi tetap melalui. Anda boleh memilih mengikut keperluan khusus anda.

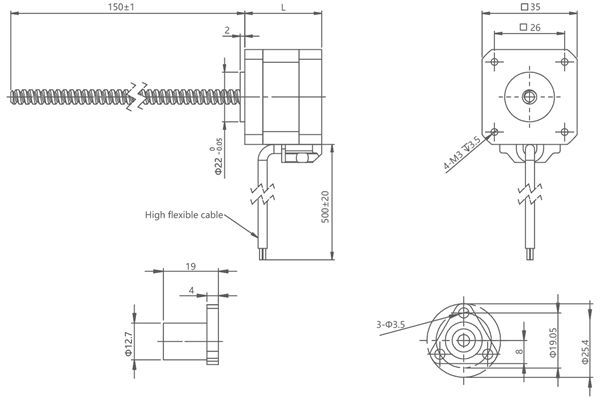

Lukisan garis besar motor luaran standard VSM35HSM

VSM35HSM2

Nota:

Panjang skru plumbum boleh disesuaikan

Pemesinan tersuai berdaya maju pada hujung skru plumbum

Penerangan

Nama Produk Motor stepper hibrid 35mm
Model VSM35HSM
taip motor stepper hibrid
Sudut Langkah 1.8°
Voltan (V) 1.4/ 2.9
Semasa (A) 1.5
Rintangan (Ohms) 0.95 / 1.9
Kearuhan (mH) 1.5 / 2.3
Wayar Plumbum 4
Panjang Motor (mm) 35/45
Suhu Ambien -20℃ ~ +50℃
Kenaikan Suhu 80K Maks.
Kekuatan Dielektrik 1mA Maks. @ 500V, 1KHz, 1Sec.
Rintangan Penebat 100MΩ Min. @500Vdc



Pensijilan

图片 2

Parameter Elektrik:

Saiz Motor

Voltan

/Fasa

(V)

semasa

/Fasa

(A)

Rintangan

/Fasa

(Ω)

Kearuhan

/Fasa

(mH)

Bilangan

Wayar Plumbum

Inersia pemutar

(g.cm2)

Berat Motor

(g)

Panjang Motor L

(mm)

35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47



Spesifikasi skru plumbum dan parameter prestasi

Diameter

(mm)

memimpin

(mm)

Langkah

(mm)

Matikan kuasa mengunci diri

(N)

6.35 1.27 0.00635 150
6.35 3.175 0.015875 40
6.35 6.35 0.03175 15
6.35 12.7 0.0635 3
6.35 25.4 0.127 0



Nota: Untuk lebih banyak spesifikasi skru plumbum, sila hubungi kami.

Lukisan rangka motor tawanan standard 35mm motor stepper hibrid

VSM35HSM4

Nota:

Pemesinan tersuai berdaya maju pada hujung skru plumbum



Strok S

(mm)

Dimensi A

(mm)

Dimensi B (mm)
L = 34 L = 47
12.7 20.6 8.4 0
19.1 27 14.8 0.8
25.4 33.3 21.1 7.1
31.8 39.7 27.5 13.5
38.1 46 33.8 19.8
50.8 58.7 46.5 32.5
63.5 71.4 59.2 45.2



Lukisan Rangka Motor Pelangkah Hibrid 35mm Standard Melalui Motor Tetap

VSM35HSM5

Nota:

Panjang skru plumbum boleh disesuaikan

Pemesinan tersuai berdaya maju pada hujung skru plumbum

Kelajuan dan lengkung tujahan:

35 siri 34mm motor panjang bipolar Chopper drive
100% kekerapan nadi semasa dan lengkung tujahan (skru plumbum Φ6.35mm)

VSM35HSM6

35 siri 47mm panjang motor bipolar Chopper drive
100% kekerapan nadi semasa dan lengkung tujahan (skru plumbum Φ6.35mm)

VSM35HSM7
Plumbum (mm) Halaju linear (mm / s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
3.175 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575
6.35 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15
12.7 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3
25.4 25.4 50.8 76.2 101.6 127 152.4 177.8 203.2 228.6



Keadaan ujian:

Pemacu pencincang, tiada ramping, separuh langkah mikro, voltan pemacu 40V

Bidang permohonan

Automasi Perindustrian:Motor stepper hibrid 35mm mendapat penggunaan yang meluas dalam aplikasi automasi industri. Mereka digunakan dalam pelbagai mesin dan peralatan, seperti mesin CNC, robot pilih dan tempat, sistem penghantar, dan talian pemasangan automatik. Motor ini menawarkan kedudukan yang tepat, output tork yang tinggi dan prestasi yang boleh dipercayai, menjadikannya sangat sesuai untuk persekitaran industri yang mencabar.



Robotik:Robotik adalah bidang yang menonjol di mana motor stepper hibrid 35mm digunakan secara meluas. Motor ini biasanya digunakan dalam sambungan lengan robot dan manipulator, menawarkan kawalan tepat ke atas pergerakan robot. Mereka memberikan kebolehulangan yang sangat baik dan ketepatan kedudukan, membolehkan robot melakukan tugas yang rumit dalam tetapan industri, perubatan dan penyelidikan.



Jentera Tekstil:Dalam industri tekstil, motor stepper hibrid 35mm digunakan dalam pelbagai jentera tekstil, seperti mesin mengait, mesin sulaman dan peralatan memotong fabrik. Motor ini menyediakan kawalan yang tepat untuk pergerakan jarum, mekanisme suapan fabrik, dan alat pemotong, memastikan pengeluaran tekstil yang tepat dan berkualiti tinggi.



Jentera Pembungkusan:Mesin pembungkusan memerlukan pergerakan yang tepat dan disegerakkan untuk tugas seperti mengisi, mengelak, pelabelan dan pembungkusan. Motor stepper hibrid 35mm biasanya digunakan dalam mesin ini kerana keupayaannya untuk memberikan kedudukan yang tepat, tork yang tinggi dan kawalan gerakan yang lancar. Ia membolehkan operasi pembungkusan yang cekap dan boleh dipercayai dalam industri seperti makanan dan minuman, farmaseutikal dan barangan pengguna.



Automasi Makmal:Motor stepper hibrid 35mm menemui aplikasi dalam sistem automasi makmal, termasuk robot pengendalian cecair, peralatan penyediaan sampel dan instrumen diagnostik. Motor ini menyediakan kedudukan yang tepat dan boleh berulang untuk pemipetan, pengendalian sampel dan tugas makmal lain, memudahkan automasi dan meningkatkan daya pengeluaran.



Elektronik Pengguna:Motor stepper hibrid saiz ini juga boleh didapati dalam peranti elektronik pengguna. Ia digunakan dalam peranti seperti pencetak 3D, gimbal kamera, sistem automasi rumah dan robotik pengguna. Motor ini membolehkan kawalan tepat pergerakan dan fungsi dalam peranti ini, meningkatkan prestasi dan pengalaman pengguna mereka.

Kelebihan

Ketepatan Tinggi:Motor ini menyediakan keupayaan kawalan kedudukan ketepatan tinggi. Mereka biasanya mempunyai resolusi sudut langkah yang tinggi, membolehkan langkah-langkah kecil dan kedudukan kedudukan yang tepat. Ini menjadikannya sangat sesuai untuk aplikasi yang memerlukan kawalan gerakan ketepatan, seperti sistem kedudukan, instrumen ketepatan, dsb.



Prestasi kelajuan rendah yang baik:Motor stepper hibrid 35mm berprestasi baik pada kelajuan rendah. Mereka mampu memberikan output tork yang tinggi, menjadikannya mudah untuk mengatasi aplikasi yang memerlukan tork permulaan yang tinggi atau berjalan pada kelajuan rendah. Ini menjadikannya sesuai untuk senario yang memerlukan kawalan tepat dan gerakan perlahan, seperti peralatan perubatan, instrumen ketepatan dan banyak lagi.



Kawalan Pemacu Mudah:Motor ini mempunyai kawalan pemacu yang agak mudah. Mereka biasanya dikawal dengan kawalan gelung terbuka, yang mengurangkan kerumitan dan kos sistem. Litar pemacu yang betul boleh mencapai kawalan kedudukan yang tepat dan kawalan kelajuan motor stepper.



Kebolehpercayaan dan Ketahanan:Motor stepper hibrid 35mm menawarkan kebolehpercayaan dan ketahanan yang tinggi. Ia biasanya dihasilkan dengan reka bentuk dan bahan magnet berkualiti tinggi yang mengekalkan prestasi yang stabil dalam tempoh operasi yang lama dan mula dan berhenti yang kerap. Ini menjadikannya sesuai untuk aplikasi yang memerlukan masa berjalan yang lama dan kebolehpercayaan yang tinggi.



Respons Pantas dan Prestasi Dinamik:Motor ini mempunyai masa tindak balas yang pantas dan prestasi dinamik yang baik. Mereka mampu mencapai perubahan kedudukan yang tepat dalam tempoh yang singkat dan boleh memecut dan berhenti dengan cepat. Ini menjadikannya sesuai untuk aplikasi yang memerlukan tindak balas pantas dan prestasi dinamik yang tinggi, seperti robotik, peralatan automasi, dsb.



Pelbagai kawasan aplikasi:Motor stepper hibrid 35 mm digunakan dalam pelbagai bidang dan aplikasi. Ia sesuai untuk automasi industri, robotik, peralatan perubatan, peralatan tekstil, jentera pembungkusan, automasi makmal dan banyak lagi kawasan lain. Kelebihan motor ini menjadikannya sesuai untuk banyak senario aplikasi

Keperluan Pemilihan Motor:

►Arah pergerakan/pelekapan

►Keperluan Muatan

►Keperluan Strok

►Tamat keperluan pemesinan

►Keperluan Ketepatan

►Keperluan Maklum Balas Pengekod

►Keperluan Pelarasan Manual

►Keperluan Alam Sekitar
